水質在線監測方案

發布時間：

2022-12-14

水庫雨水情監測預警系統由水庫智能感知、物聯網信息通信、云端智慧監控管理平臺組成。小型水庫的在線監控具有庫水位、雨量、視頻滲流、滲壓等，運行數據自動采集、分析、上報功能、自組網、物聯網系統具有全要素采集通信功能，水庫平安監測預警系統云平臺具有監測數據智能分析預警功能，實現了水庫運行狀態遠程感知、運行態勢分析、平安管理、巡視檢查在線管理等全方面業務支持，既能支持單個水庫管理，也能支撐全省、全市或全縣水庫管理。

建設背景

　　水質監測是了解水環境質量狀況的“眼睛”，水質監測站實時監視和測定水體中污染物種類以及各類污染物的濃度及變化趨勢，評價江、河、湖泊、水庫、聚道和地下水等的水質狀況，為水環境保護監督管理和決策工作提供準確的即時數據。

系統概述

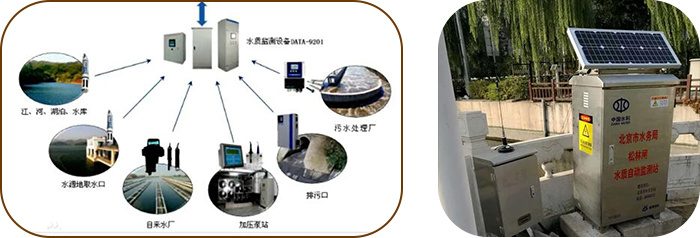

　　水質在線監測系統是以一體化水質監測站為核心，運用現代自動監測技術、自動控制技術和通訊網所組成的一個綜合性的在線自動監測系統。水質在線監測系統能做到實時監測和遠程監測水質，能夠及時掌握主要流域重點斷面和水源水體水質狀況，預警預報重大流域性水質污染事故，在發生重大污染時掌控水源水質狀況，做到防范、解決突發水污染事故的目的，同時還可以在發生水源水質污染時及時通報相關部門，啟動響應應急預案，確保用水安全。

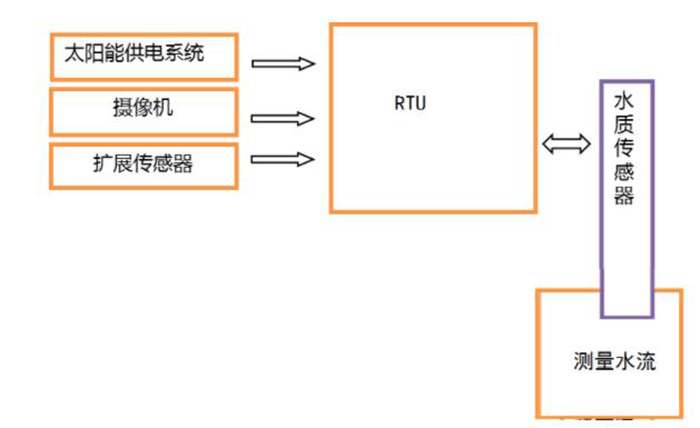

　　為解決傳統水質自動監測站建設占地大，基建投入高等問題，滿足分布式城市河道水質在線監測需求，我公司結合多年水質在線監測裝備研發和集成經驗，基于水質在線監測系統戶外、無人值守的應用環境，我公司推出一體化水質監測站。一體化水質監測站是一款基于本公司觸屏遙測終端機，實現對地表水，生活用水，污水及工業用水檢測的目的，能滿足環境保護、水利水資源監測等應用領域需求的智能化水質監測站。

產品功能

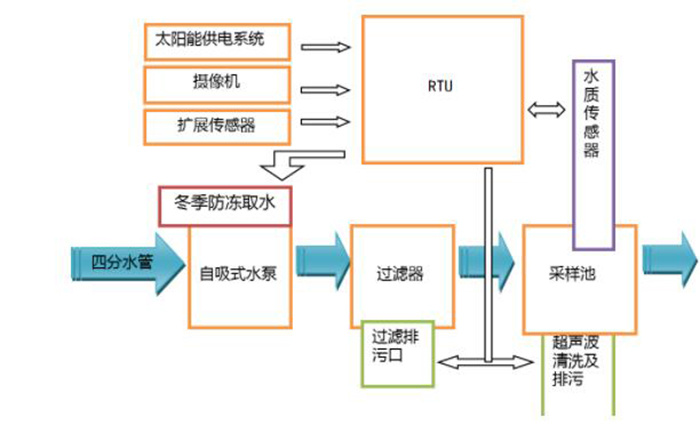

　　一體化水質監測站采用觸屏遙測終端機為控制器，具有數據采集、顯示、控制、無線遠程通信、上傳等功能；采用多參數水質數據采集儀，自吸泵，水樣泥沙過濾器，超聲波清洗采樣池冬季防凍取水系統，一體化戶外機柜等主要部件組成；可實現監測點本地水質檢測，自動抽取水樣，泥沙過濾，定期清洗采樣池，冬季化冰取水樣、取水泵防凍等功能。

　　系統采用低功耗設計，太陽能供電，無需市電供電，對外防水插頭，標準四份水管，整個控制器采用戶外機柜防水防盜，給系統的安裝使用維護帶來極大的方便，工作溫度范圍為-40°-70°，工作濕度范圍為0-100，能夠滿足野外無人值守，無供電等工作環境下的水質監測現場。

　　直測式水質監測機柜，采用一體化戶外機柜方案，所有的部件都安裝在機柜內部，對外引出水樣進水口、出水口，防止管道漏水，機柜內進水，防盜，便于安裝實施，同時一體化的設計和實施也可以為客戶節約成本。

遙測終端及RTU

　　該系統配備視頻終端機，7寸大屏同時顯示水質常規五參數{溫度，PH溶解氧，電導率和濁度}及其他項目，具有數據采集、動態監測、低功耗視頻傳輸、無線遠程通訊、數據上傳等功能，戶外無需專人值守。

　　視頻遙測終端采用工業化設計，配備多種采集接口和通信接口，內部軟件兼容水文、水資源標準協議，能夠滿足河流水文、水資源、墑情、氣象、灌區等方面的應用需求，同時采用開放式設計，可擴展性強，方便進行硬件和軟件的升級，滿足用戶定制化需求

功能特點

·　多種數據采集接口，4G全網通，工作3年以上；

·　支持北斗、衛星等通信，支持視頻采集；

·　人機交互，7寸彩色觸摸屏操作方便；

·　GPS定位功能，可上傳設備安裝地理坐標

　　多參數水質傳感器可用于測量水溶液的溶解氧、PH、電導率、濁度和溫度等參數，測量精度高，測量種類多，性能穩定。適應于工礦企業、電廠、水處理工程和環保等行業，尤其適合在野外和現場使用。對外留出的有RS485接口，可以接串口水位計，流速計、攝像頭等設備、同時基于RTU平臺客戶還可以增加氣象、流量、水位、墑情等要素監測、可外接串口攝像頭實現圖片抓拍和上傳，并可以擴展北斗、GPS，對外控制輸出的閘門，電磁閥等設備。
